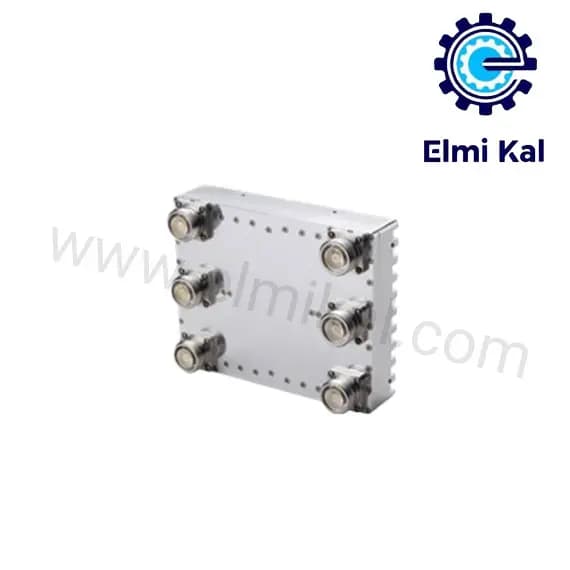

6 Ways Power Splitter, 2.4 - 2.5 GHz, 6000W, 50Ω
برند:mini-circuits
دسته‌بندی:Power splitters، Combiners
شناسه محصول:284
توضیحات
پارت نامبر: +COM-2G42G56K0
دسته: Power Splitter/Combiner
برند: Mini-Circuits
تقسیم کننده توان 6 مسیره، 2.4 تا 2.5 گیگاهرتز، 6000 وات، 50 اهم
قابلیت تحمل توان بسیار بالا، تا 7200 وات در حالت پیوسته
افت ورودی فوق العاده کم، نوع 0.1 دسی‌بل
عدم تعادل دامنه کم (معمولا 0.1 دسی‌بل) و عدم تعادل فاز (معمولا 1 درجه
دمای کیس عملیاتی6: 0 تا 105 درجه سانتیگراد
دمای ذخیره سازی: 0 تا 105 درجه سانتیگراد
دانلودCOM-2G42G56K0+:Datasheet
- توضیحات
نمای کلی محصول
+COM-2G42G56K0 از شرکت Mini-Circuits یک ترکیب‌کننده تفاضلی ۶ جهته با زاویه ۰/۱۸۰ درجه و بدون ایزولاسیون است که قابلیت مدیریت توان بسیار بالا و تلفات عبوری فوق‌العاده کم را در محدوده فرکانسی ۲۴۰۰ تا ۲۵۰۰ مگاهرتز فراهم می‌کند. این ترکیب‌کننده برای به حداکثر رساندن راندمان تقویت‌کننده‌ها و ژنراتورهای توان بالا که در باند ISM 2.45GHz و طیف وسیعی از کاربردهای دیگر باند S کار می‌کنند، طراحی شده است.
برنامه‌های کاربردی
•ژنراتورهای انرژی RF
•گرمایش صنعتی
•ژنراتورهای پلاسما
•تقویت‌کننده‌های توان بالای باند S
•تقسیم‌کننده توان مگنترون
نکته: انواع کانکتور ممکن است متفاوت باشد. برای جزئیات بیشتر، لطفاً به برگه اطلاعات مراجعه کنید.
THE BIG DEAL
Very high-power handling, up to 7200W CW•
Exceptionally low insertion loss, 0.1dB typ•
Low amplitude unbalance (0.1dB typ.) and phase unbalance (1º typ.)•
APPLICATIONS
RF energy generators•
Industrial heating•
Plasma generators•
S-band high-power amplifiers•
Magnetron power splitter•
