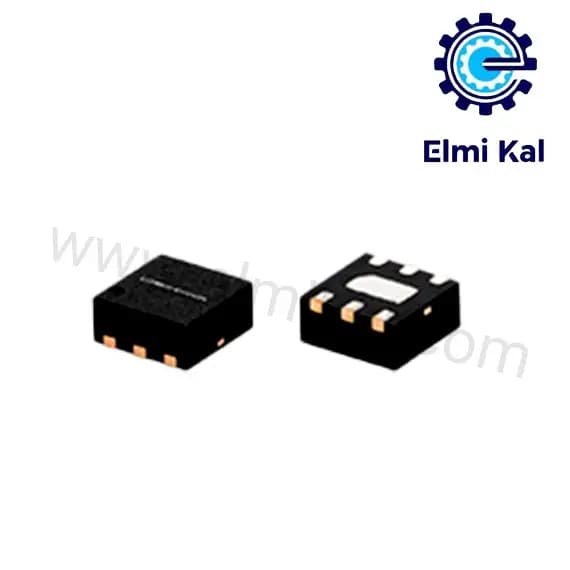

2 Ways MMIC Power Splitter, 24000 - 30000 MHz, 50Ω

نمای کلی محصول

+EP2-5G از شرکت Mini-Circuits یک تقسیم‌کننده/ترکیب‌کننده MMIC دوطرفه با زاویه صفر درجه است که برای عملیات پهنای باند از 24 تا 30 گیگاهرتز طراحی شده است و از بسیاری از کاربردهایی که نیاز به عملکرد بالا در طیف فرکانسی وسیعی دارند، از جمله رادارهای آرایه فازی، کاربردهای 5G و همچنین ابزار دقیق و موارد دیگر، پشتیبانی می‌کند. این مدل، توان بسیار خوبی تا 0.5 وات (به عنوان تقسیم‌کننده/ترکیب‌کننده) را با ایزولاسیون خوب و عدم تعادل فاز و دامنه کم در یک بسته کوچک 2x2 میلی‌متری با 6 پایه QFN ارائه می‌دهد. EP2-5G+ که با استفاده از فناوری GaAs IPD ساخته شده است، نه تنها عملکرد تکرارپذیر، بلکه سطح بالایی از حفاظت ESD را نیز ارائه می‌دهد.

برنامه‌های کاربردی

•5G
•آرایه فازی
•ابزار دقیق
•رادار
•ارتباطات ماهواره‌ای

PRODUCT OVERVIEW

Mini-Circuits’ EP2-5G+ is a MMIC 2-way 0° splitter/combiner designed for widebandoperation from 24 to 30 GHz supporting many applications requiring high performance across a wide frequency range including phased array radars, 5G applications, as well as instrumentation and more. This model provides excellent power handling up to 0.5W (as a splitter/combiner) with good isolation, and low phase and amplitude unbalance in a tiny 2x2 mm 6 lead-QFN package. Manufactured using GaAs IPD technology, the EP2-5G+ not only provides a repeatable performance, but also a high level of ESD protection.

APPLICATIONS
 5G•
 Phased array•
 Instrumentation•
 Radar•
 Satellite communications•

THE BIG DEAL
 Wide bandwidth, 24 to 30 GHz•
 High isolation, 24 dB typ. at 27 GHz•
 Low cost splitter for 5G Application•
 Excellent amplitude unbalance, 0.1 dB typ. at 27 GHz•
Good phase unbalance, 4° at 27 GHz•
 Small size, 2x2 mm•
 Aqueous washabl•
