2 Ways MMIC Power Splitter, 15000 - 25000 MHz, 50Ω

نمای کلی محصول

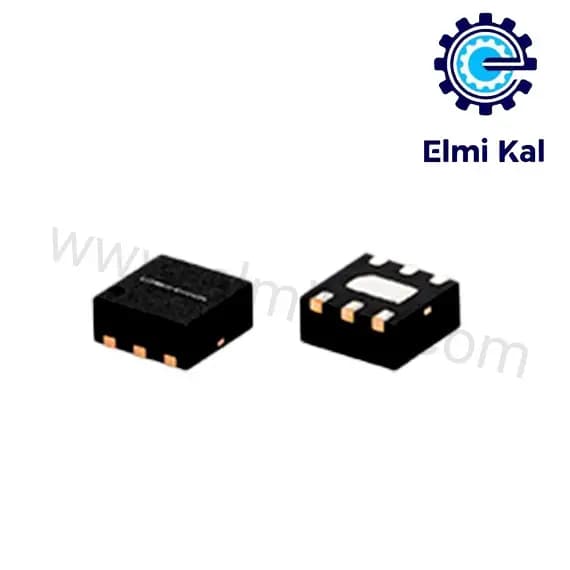

+EP2-19 از شرکت Mini-Circuits یک اسپلیتر/ترکیب‌کننده MMIC دوطرفه با زاویه صفر درجه است که برای عملیات پهنای باند از ۱۵ تا ۲۵ گیگاهرتز طراحی شده و از بسیاری از کاربردهایی که نیاز به عملکرد بالا در طیف فرکانسی وسیعی دارند، از جمله رادارهای آرایه فازی، کاربردهای 5G و همچنین ابزار دقیق و موارد دیگر پشتیبانی می‌کند. این مدل، توان بسیار خوبی تا ۰.۶۳ وات (به عنوان اسپلیتر/ترکیب‌کننده) را با ایزولاسیون خوب و عدم تعادل فاز و دامنه کم در یک بسته کوچک ۲ در ۲ میلی‌متری با ۶ پایه QFN ارائه می‌دهد. +EP2-19 که با استفاده از فناوری GaAs IPD ساخته شده است، نه تنها عملکرد تکرارپذیر، بلکه سطح بالایی از حفاظت ESD را نیز ارائه می‌دهد.

توضیحات
•پهنای باند وسیع، ۱۵ تا ۲۵ گیگاهرتز
•ایزولاسیون بالا، نوع ۳۴ دسی‌بل در ۱۹ گیگاهرتز
•اسپلیتر کم‌هزینه برای کاربرد ۵G
•عدم تعادل دامنه عالی، نوع ۰.۰۳ دسی‌بل در ۱۹ گیگاهرتز
•عدم تعادل فاز خوب، ۲ درجه در ۱۹ گیگاهرتز
•اندازه کوچک، ۲x۲ میلی‌متر
•قابل شست‌وشو با آب

کاربردها
•آرایه فازی
•ابزار دقیق
•رادار
•ارتباطات ماهواره‌ای

PRODUCT OVERVIEW
Mini-Circuits’ EP2-19+ is a MMIC 2-way 0° splitter/combiner designed for wideband operation from 15 to 25 GHz supportingmany applications requiring high performance across a wide frequency range including phased array radars, 5G applications,as well as instrumentation and more. This model provides excellent power handling up to 0.63 W (as splitter/combiner) withgood isolation, and low phase and amplitude unbalance in a tiny 2 x 2 mm 6 lead-QFN package. Manufactured using GaAs IPD technology, the EP2-19+ not only provides a repeatable performance, but also a high level of ESD protection

THE BIG DEAL
 Wide bandwidth, 15 to 25 GH
 High isolation, 34 dB typ. at 19 GHz
 Low cost splitter for 5G Application
 Excellent amplitude unbalance, 0.03 dB typ. at 19 GHz
 Good phase unbalance, 2° at 19 GHz
 Small size, 2x2 mm
 Aqueous washable

APPLICATIONS
 Phased array
 Instrumentation
 Radar
 Satellite communications
