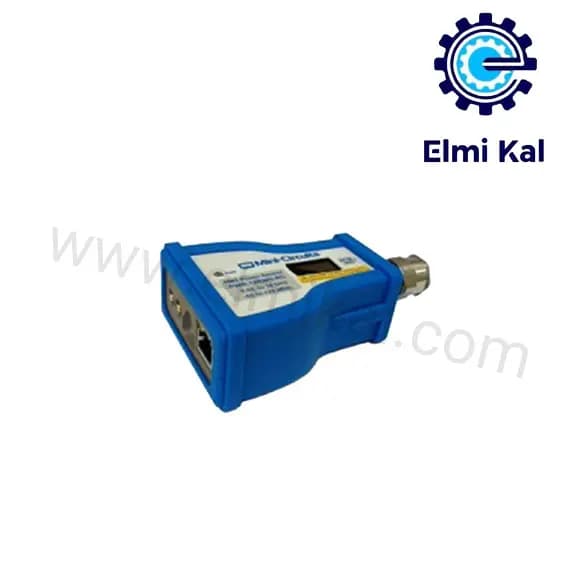

سنسور توان هوشمند Mini‑Circuits PWR‑9PWHS‑RC

PWR‑9PWHS‑RC یک Peak & Average Power Sensor پیشرفته برای اندازه‌گیری توان سیگنال‌های RF از 50 MHz تا 9 GHz است. این سنسور با امپدانس ورودی 50 Ω و رنج اندازه‌گیری وسیع از –60 dBm تا +20 dBm، راه‌حلی کامل برای تحلیل دقیق سیگنال‌های پالسی و مدوله‌شده است.

ویژگی کلیدی آن نرخ نمونه‌برداری 80 Msps است که امکان ثبت شکل موج توان با تفکیک زمانی تا 13 ns را فراهم می‌کند؛ در نتیجه برای تحلیل پرفرمَنس سیگنال‌های پرسرعت مثل 5G FR1، WiFi 6E، Bluetooth، OFDM، QAM و رادارهای پالسی ایده‌آل است.

برای مشاهده و خرید انواع Power Sensors (سنسورهای اندازه‌گیری توان RF و مایکروویو) اینجا کلیک کنید.

کاربردها

سنسور PWR‑9PWHS‑RC در آزمایشگاه‌ها، خطوط تولید و محیط‌های تحقیقاتی کاربرد بسیاری دارد. از مهم‌ترین موارد استفاده می‌توان به موارد زیر اشاره کرد:

• تست و کالیبراسیون تجهیزات مخابراتی: اندازه‌گیری دقیق توان در ماژول‌های RF، فرستنده‌ها و گیرنده‌های 5G و Wi‑Fi 6E.
• تحلیل شکل موج و پالس‌های راداری: بررسی زمان صعود/نزول پالس تا تفکیک 13 نانوثانیه برای تست Radar Pulse و Pulse Modulation.
• کنترل سطح توان خودکار (ALC): خروجی ویدیو (Video Out) اجازه می‌دهد در سیستم‌های ALC و Feedback Loop استفاده شود.
• اندازه‌گیری سیگنال‌های مدوله‌شده: پشتیبانی از AM, FM, ASK, FSK, QAM, LTE و OFDM.
• اتوماسیون تست: پشتیبانی از API و GUI کامل برای Windows و Linux جهت کنترل و ثبت داده‌ها به‌صورت Real‑Time از طریق Ethernet یا USB.

چرا باید انتخاب ما PWR‑9PWHS‑RC باشد؟

• گستره فرکانسی تا 9 GHz برای پوشش آزمایش‌های RF و microwave
• دقت بسیار بالا در اندازه‌گیری Peak و Average
• نرخ نمونه‌برداری بسیار بالا برای آنالیز داینامیک سیگنال
• طراحی مستحکم و قابل حمل با نمایشگر داخلی
• رابط‌های USB و Ethernet برای انعطاف در نصب و کنترل

خرید سنسور توان هوشمند Mini‑Circuits PWR‑9PWHS‑RC

اگر به دنبال اندازه‌گیری دقیق توان سیگنال‌های RF و مایکروویو تا فرکانس 9 GHz هستید، سنسور PWR‑9PWHS‑RC از شرکت Mini‑Circuits یکی از کامل‌ترین ابزارهای موجود است.

این دستگاه یک Peak & Average Power Sensor با وضوح و دقت بسیار بالا است که امکان اندازه‌گیری توان متوسط و لحظه‌ای (Peak) را با دقت ±0.2 dB تا ±1.2 dB و نرخ نمونه‌برداری 80 Msps فراهم می‌کند.

جهت مشاوره رایگان و استعلام قیمت لطفا تماس حاصل فرمایید.

شماره تماس: 09303801314

سوالات متداول

۱. سنسور PWR‑9PWHS‑RC چه کاربردی دارد؟

این سنسور برای اندازه‌گیری دقیق توان سیگنال‌های RF از 50 MHz تا 9 GHz طراحی شده و می‌تواند هر دو نوع توان میانگین (Average) و لحظه‌ای (Peak) را اندازه‌گیری کند.

در آزمایشگاه‌های مخابرات، خطوط تولید تجهیزات 5G و Wi‑Fi 6E، و همچنین پروژه‌های راداری، از آن برای تحلیل شکل موج، تست توان، و کالیبراسیون ماژول‌های RF استفاده می‌شود.

۲. تفاوت PWR‑9PWHS‑RC با مدل‌های دیگر Mini‑Circuits چیست؟

مدل PWR‑9PWHS‑RC در مقایسه با نسخه‌های قبلی مانند PWR‑8PW‑RC، دارای:

• بازه فرکانسی گسترده‌تر (تا 9 GHz)،
• نرخ نمونه‌برداری 80 Msps با زمان پاسخ 13 ns،
• و رابط Ethernet + USB سریع‌تر (400 µs typ) است.

این مشخصات آن را برای تست‌های فرکانس بالا و تحلیل Pulse بسیار دقیق‌تر می‌کند.

۳. آیا این محصول نیاز به نرم‌افزار خاصی دارد؟

بله، Mini‑Circuits برای این سنسور نرم‌افزار Power Meter GUI به همراه API و DLL برای Windows و Linux را ارائه کرده است.

تمام پکیج‌های نرم‌افزار و راهنما به‌صورت رایگان از سایت www.minicircuits.com قابل دانلود هستند.

۴. روش اتصال و کنترل دستگاه چگونه است؟

این سنسور از دو رابط کنترل پشتیبانی می‌کند:

• USB 2.0 (High‑Speed HID) برای اتصال مستقیم به رایانه،
• Ethernet (LAN) با پروتکل‌های HTTP، Telnet و TCP/IP برای کنترل از راه دور و اتوماسیون تست.

هر دو رابط توسط نرم‌افزار GUI یا دستورات اسکریپتی قابل مدیریت هستند.
