حسگر توان اوج و میانگین USB/Ethernet 500 مگاهرتز - 40 گیگاهرتز، -20 تا +20 دسی‌بل
برند:mini-circuits
دسته‌بندی:Power sensors
شناسه محصول:494
حسگر توان اوج و میانگین USB/Ethernet 500 مگاهرتز - 40 گیگاهرتز، -20 تا +20 دسی‌بل
پارت نامبر: PWR-40PW-RC
برند: minicircuits
دسته بندی: Power sensors ( سنسورهای قدرت )
دمای ذخیره سازی: -30 درجه سانتیگراد تا 70 درجه سانتیگراددمای عملیاتی: 0°C to 50°C
- توضیحات
- جزئیات محصول
- تست و ارزیابی سیستم‌های 5G و mmWave
- اندازه‌گیری توان در سامانه‌های راداری و نظامی
- تست آنتن‌ها و تقویت‌کننده‌های فرکانس بالا
- اتوماسیون خطوط تولید RF و ATE
- اندازه‌گیری توان در آزمایشگاه‌های تحقیقاتی مخابرات
- خرید مستقیم از منبع اصلی Mini‑Circuits
- بدون واسطه، با قیمت به‌روز و ارسال مطمئن
- همراه با کالیبراسیون رایگان و تضمین اصالت
- پشتیبانی تخصصی قبل و بعد از فروش

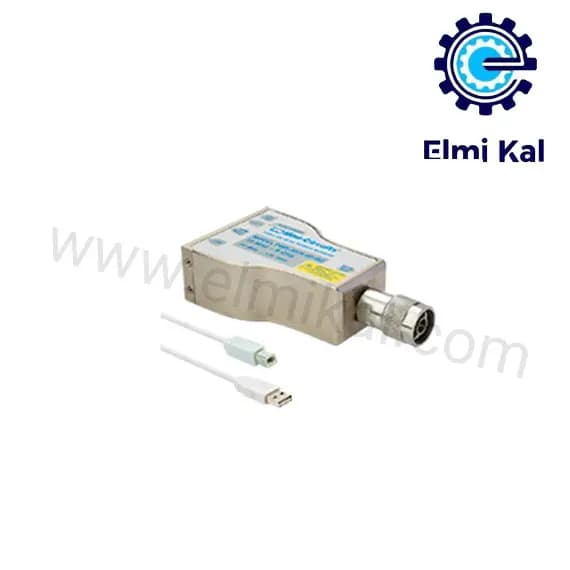

معرفی سنسور توان فرکانس بالا Mini-Circuits PWR-40PW-RC
سنسور توان PWR-40PW-RC یک ابزار پیشرفته اندازه‌گیری توان RF است که برای کاربردهای تحقیقاتی، صنعتی و آزمایشگاهی با بازه فرکانسی وسیع 0.5 تا 40 گیگاهرتز طراحی شده است. این مدل قابلیت نمونه‌برداری 20 Msps و پهنای باند داخلی 10 MHz modulation را دارد و علاوه بر اندازه‌گیری دقیق توان متوسط و پیک، خروجی ویدئو تا 30 MHz برای آنالیز لحظه‌ای یا استفاده در حلقه‌های ALC ارائه می‌دهد.
اتصال از طریق USB و Ethernet امکان کنترل محلی یا از راه دور را فراهم می‌کند و نرم‌افزار تحت ویندوز با رابط کاربری گرافیکی و API کامل، آن را با اکثر محیط‌های برنامه‌نویسی سازگار می‌سازد.
برای مشاهده و خرید انواع Power Sensors (سنسورهای اندازه‌گیری توان RF و مایکروویو) اینجا کلیک کنید.
کاربردها
خرید مستقیم سنسور توان Mini‑Circuits PWR‑40PW‑RC از علمی‌کال (ElmiKal)
اگر به‌دنبال خرید ابزارهای اندازه‌گیری توان فرکانس بالا هستید، علمی‌کال (ElmiKal) نماینده‌ی تخصصی و بدون واسطه محصولات Mini‑Circuits در ایران است. تمام خریدها به‌صورت مستقیم و با تضمین اصالت کالا انجام می‌شود؛ یعنی شما مستقیماً از تأمین‌کننده‌ی اصلی تهیه می‌کنید، بدون هیچ واسطه یا واسطه‌گری در قیمت و گارانتی.
چرا خرید از ElmiKal؟
جهت مشاوره رایگان و استعلام قیمت لطفا تماس حاصل فرمایید.
شماره تماس: 09303801314
سوالات متداول
۱. سنسور PWR‑40PW‑RC چه کاربردهایی دارد؟
این سنسور برای اندازه‌گیری دقیق توان RF در بازه فرکانسی 0.5 تا 40 گیگاهرتز طراحی شده و در سیستم‌های 5G و mmWave، رادار، مخابرات ماهواره‌ای، تست آنتن، و اتوماسیون خطوط تولید RF استفاده می‌شود.
۲. اتصال و کنترل این دستگاه چگونه انجام می‌شود؟
سنسور PWR‑40PW‑RC از طریق USB و Ethernet قابل اتصال است. این ویژگی امکان کنترل محلی یا تحت شبکه را فراهم کرده و با نرم‌افزار تحت ویندوز و APIهای C#, Python, LabVIEW به‌راحتی در سیستم‌های خودکار ادغام می‌شود.
۳. آیا خرید از علمی‌کال بدون واسطه انجام می‌شود؟
بله، تمام سفارش‌ها از طریق علمی‌کال به‌صورت مستقیم و بدون واسطه از تامین‌کننده اصلی Mini‑Circuits انجام می‌گیرد. این فرآیند باعث کاهش هزینه، تضمین اصالت کالا و دریافت گواهی کالیبراسیون معتبر رایگان می‌شود.
- پارت نامبر
- PWR‑40PW‑RC
- برند
- minicircuits
- نوع دستگاه
- Smart RF Power Sensor (Peak & Average)
- بازه فرکانس کاری
- 0.5 تا 40 گیگاهرتز
- بازه توان قابل اندازه‌گیری
- −20 تا +20 dBm (سیگنال پیوسته یا پالس)
- رزولوشن اندازه‌گیری
- 0.01 dB
- دقت (Uncertainty of Power Measurement @ 25°C)
- ±0.50 dB
- پهنای باند ویدئو (Video Bandwidth)
- تا 30 MHz
- حداقل عرض پالس قابل اندازه‌گیری
- 0.1 µs
- زمان صعود و نزول (Rise/Fall Time)
- 50 ns
- نرخ نمونه‌برداری (Sample Rate)
- 20 Msps (نمونه‌برداری داخلی)
- بازه نمونه‌برداری قابل تنظیم
- 4 µs تا 1,000,000 µs
- نرخ اندازه‌گیری متوسط (Measurement Rate)
- تا 500 اندازه‌گیری در ثانیه
- خطی‌بودن (Linearity @ 25°C)
- ±2 %
- Return Loss
- 21 dB (تا 15 GHz) / 18 dB (در 15–40 GHz)
- اتصالات RF
- 2.92 mm (Male), 50 Ω
- پورت ارتباطی
- USB و Ethernet (Remote Control)
- جریان مصرفی
- 450 mA در حالت USB، تا 700 mA در حالت Ethernet
- دمای کاری
- 0 تا +50 °C
- دمای نگهداری
- −30 تا +70 °C
- رطوبت محیطی
- 5% تا 85% RH (غیرتراکم‌پذیر)
