بررسی و خرید

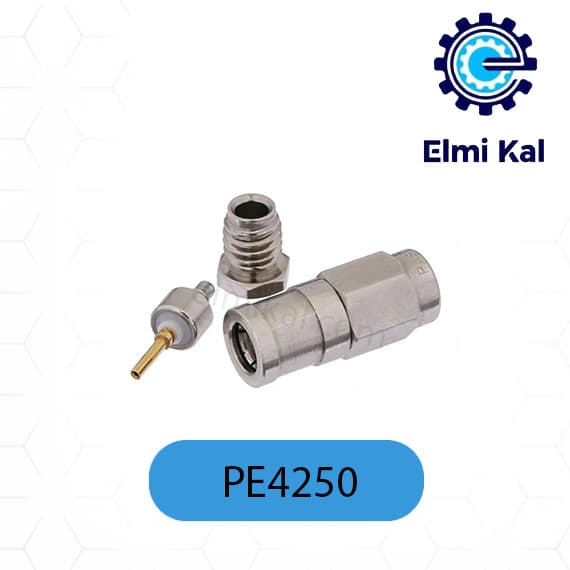

کانکتور 4250 که در بازار تجهیزات مخابراتی با نام‌های جایگزینی همچون سوکت نری SMB مستقیم، فیش کلمپی/لحیمی PE4250 و پلاگ SMB پسترنک نیز شناخته می‌شود، یکی از قطعات بسیار مهم برای اتصال کابل‌های کواکسیال RG178 و RG196 است. اگر برای پروژه‌های مخابراتی خود به دنبال استعلام قیمت و خرید این محصول هستید، فروشگاه ما بهترین شرایط فروش را برای این کانکتور باکیفیت و استاندارد فراهم کرده است تا خریدی مطمئن را تجربه کنید.

طراحی و کیفیت ساخت

در طراحی و ساخت این کانکتور از بهترین متریال‌های صنعتی بهره گرفته شده است. پین مرکزی (Contact) از جنس مس بریلیوم با حداقل ۳۰ میکرواینچ آبکاری طلا تولید شده است که بالاترین سطح رسانایی را ارائه می‌دهد. بدنه مستقیم و مهره کوپلینگ آن از جنس برنج مقاوم با آبکاری نیکل ساخته شده‌اند. همچنین، بهره‌گیری از عایق تفلون (PTFE) باعث شده تا این قطعه در شرایط سخت محیطی و در بازه دمایی ۶۵- تا ۱۶۵+ درجه سانتی‌گراد پایداری خود را حفظ کند. این محصول کاملاً منطبق بر استاندارد نظامی MIL-STD-348A طراحی شده است.

عملکرد فنی و کاربردها

از نظر عملکرد فنی، این کانکتور می‌تواند سیگنال‌های RF را از جریان مستقیم (DC) تا حداکثر فرکانس ۳ گیگاهرتز (3GHz3 GHz3GHz) بدون افت کیفیت انتقال دهد. امپدانس این قطعه ۵۰ اهم بوده و با نسبت موج ساکن ولتاژ (VSWR) بسیار عالی ۱.۴۲:۱، کمترین بازگشت سیگنال را دارد. ولتاژ کاری این سوکت تا ۲۵۰ ولت (Vrms) است و اتصال آن به کابل از طریق مکانیزم کلمپی (گیره‌ای) و لحیمی انجام می‌شود. این کانکتور نری SMB کاربردهای گسترده‌ای در صنایع الکترونیک دارد. استفاده در تجهیزات تست عمومی (General Purpose Test)، برقراری اتصالات روی بردهای حساس و مونتاژ مجموعه‌های کابلی سفارشی (Custom Cable Assemblies) با کابل‌های ظریف از مهم‌ترین کاربردهای این محصول به شمار می‌رود.
