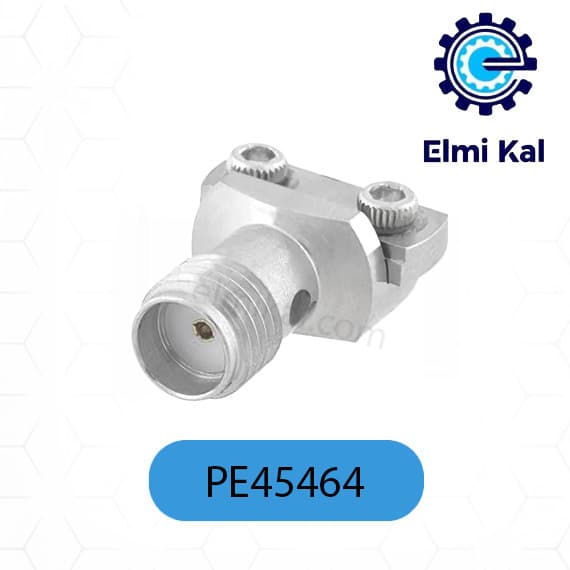

کانکتور PE45464 یکی از باکیفیت‌ترین قطعات فرکانس بالای تولید شده توسط برند معتبر پسترنک (Pasternack) است. این محصول که در صنایع الکترونیک با نام‌های دیگری نظیر کانکتور SMA مادگی End Launch، فیش مخابراتی روبردی میکروستریپ و کانکتور لبه برد (Edge-Mount) نیز شناخته می‌شود، برای انتقال دقیق سیگنال‌ها در مدارهای چاپی پیشرفته طراحی شده است. اگر به دنبال خرید قطعات اورجینال با تضمین کیفیت هستید، ما شرایط ویژه‌ای برای فروش این محصول فراهم کرده‌ایم تا بتوانید با بهترین قیمت ممکن، آن را برای پروژه‌های خود تهیه کنید.

طراحی و ساخت

در بخش طراحی و ساخت، بدنه مستقیم (Straight) این کانکتور از استیل ضد زنگ پسیو شده ساخته شده که مقاومت حرارتی فوق‌العاده‌ای در بازه دمایی 40− تا 125+ درجه سانتی‌گراد دارد. پین مرکزی آن از جنس مس بریلیوم با روکش طلا تولید شده و توسط عایق تفلون (PTFE) محافظت می‌شود. طراحی هندسی این کانکتور به‌طور ویژه برای بردهای RO4350B با ضخامت 0.010  inch (۱۰ میل) بهینه‌سازی شده و طول عمر مکانیکی آن برابر با ۵۰۰ سیکل اتصال مکرر است.

عملکردفنی و کاربردها

از نظر عملکرد فنی، این کانکتور دارای امپدانس استاندارد 50 اهم بوده و قادر است سیگنال‌های مایکروویو را تا حداکثر فرکانس 26.5 GHz با بالاترین دقت منتقل کند. یکی از شاخصه‌های فنی برجسته در این قطعه، داشتن ضریب موج ایستاده ولتاژ (VSWR) بسیار عالی با نرخ 1.2:1 است که نشان‌دهنده کمترین میزان افت سیگنال و بازتاب در خطوط انتقال فرکانس بالا می‌باشد. کاربردهای این قطعه بسیار گسترده و حیاتی است. مهندسان طراح از این کانکتور برای تست‌های عمومی آزمایشگاهی، سیستم‌های اندازه‌گیری یکپارچگی سیگنال (Signal Integrity)، ارزیابی و تست تراشه‌ها، سیستم‌های پرسرعت SERDES و فیکسچرهای تست End Launch استفاده می‌کنند. مکانیزم اتصال Clamp/Solder (لحیمی-گیره‌ای) آن، اتصالی پایدار و بدون نویز را برای مدارات میکروستریپ و راه‌اندازهای CPW تضمین می‌کند.
