بررسی و خرید

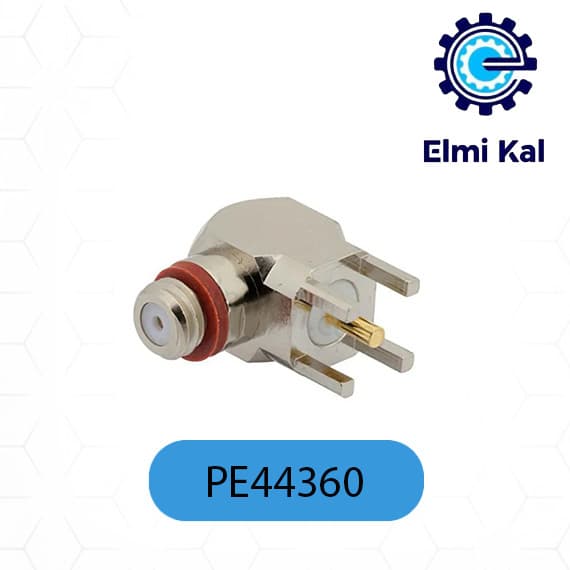

کانکتور PCB مادگی 10-32 رایت‌انگل مدل PE44360 یکی از بهترین گزینه‌های موجود در بازار برای خرید قطعات مخابراتی باکیفیت است. این محصول اورجینال که در بازار الکترونیک با نام‌های جایگزینی همچون کانکتور روبردی مادگی 10-32 سرکج و سوکت دیپ 90 درجه فرکانس بالا نیز شناخته می‌شود، اتصالی بسیار پایدار را برای بردهای مدار چاپی فراهم می‌کند. شما مهندسان و طراحان گرامی می‌توانید برای استعلام قیمت به‌روز این محصول و همچنین دریافت لیست قیمتم جهت سفارش‌های عمده و همکاری، با واحد فروش ما در ارتباط باشید.

طراحی و ساخت

در بخش طراحی و ساخت، این کانکتور با ساختار رایت‌انگل (زاویه قائمه) به بازار عرضه شده است که اتصال کابل‌ها را در فضاهای محدود و باکس‌های کوچک بسیار آسان می‌سازد. پایه‌های این قطعه از نوع نصب دیپ (Thru-Hole) بوده و با لحیم‌کاری مستقیم روی برد محکم می‌شوند. بدنه اصلی از جنس برنج با روکش مقاوم نیکل (حداقل 100 میکرو اینچ) ساخته شده است. همچنین، پین مرکزی آن از آلیاژ مس بریلیوم با روکش طلا (حداقل 30 میکرو اینچ) تولید شده و از عایق باکیفیت تفلون (PTFE) بهره می‌برد که وزن نهایی قطعه را به تنها 5.9 گرم می‌رساند.

عملکردفنی و کاربردها

از نظر عملکرد فنی، این کانکتور با امپدانس استاندارد 50 اهم، قادر است سیگنال‌ها را در بازه فرکانسی از جریان مستقیم (DC) تا حداکثر 2 گیگاهرتز (2 GHz) با بالاترین دقت منتقل کند. میزان پارامتر مهم VSWR در این قطعه عدد بسیار خوب 1.35:1 است که نشان‌دهنده کمترین میزان افت و انعکاس سیگنال است. علاوه بر این، ولتاژ کاری این قطعه تا 335 Vrms ثبت شده که پایداری الکتریکی آن را کاملاً تضمین می‌کند.

کاربرد اصلی این محصول بی‌نظیر از برند Pasternack، در تجهیزات تست عمومی (General Purpose Test)، سیستم‌های انتقال فرکانس رادیویی و انواع پروژه‌های پیشرفته مبتنی بر بردهای مدار چاپی (PCB Applications) است. طراحی زاویه‌دار و متریال درجه‌یک، آن را به انتخابی بی‌نقص برای طراحان تبدیل کرده است. با بررسی مشخصات، همین حالا برای خرید این قطعه کاربردی اقدام نمایید.
