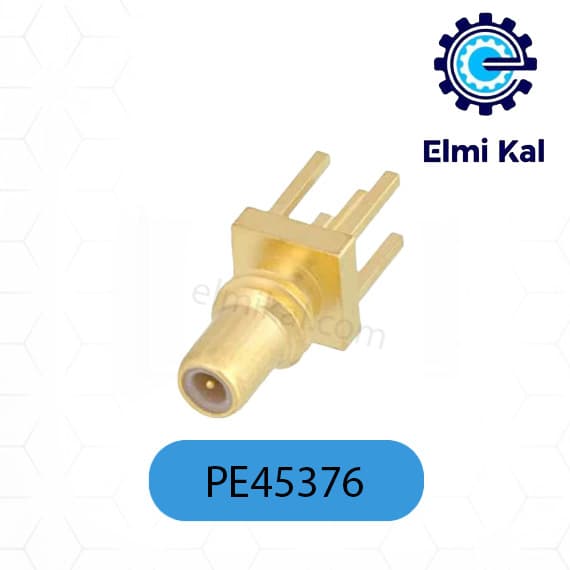

کانکتور SSMC مادگی روبردی (Thru-Hole) یا همان فیش مادگی SSMC دیپ و سوکت پایه‌دار مایکروویو، یکی از قطعات کلیدی و بسیار مهم برای اتصال کابل‌های فرکانس بالا به بردهای الکترونیکی مدار چاپی است. بازار فروش این قطعه به دلیل ابعاد بسیار کوچک (پنجاه درصد کوچکتر از کانکتورهای SMA) و قابلیت اطمینان بالا، در صنایع مخابراتی بسیار داغ و پرطرفدار است. اگر قصد خرید یک رابط باکیفیت برای فضاهای محدود روی مدار چاپی خود را دارید، بررسی قیمت و مشخصات این محصول اورجینال از برند معتبر Pasternack (مدل PE45376) به شدت به شما پیشنهاد می‌شود.

طراحی و ساخت

در بخش طراحی و ساخت، بدنه اصلی این کانکتور از جنس فلز برنج با روکش باکیفیت طلا تولید شده است. همچنین، پین مرکزی اتصال از آلیاژ مرغوب مس بریلیوم (Beryllium Copper) با آبکاری طلا بر اساس استانداردهای سخت‌گیرانه نظامی (MIL-G-45204) ساخته شده است که هدایت الکتریکی فوق‌العاده‌ای را فراهم می‌آورد. عایق داخلی آن نیز از جنس تفلون مقاوم است.

عملکردفنی و کاربردها

از نظر عملکرد فنی، این سوکت تخصصی دارای امپدانس استاندارد 50 Ω بوده و قادر است سیگنال‌های حساس رادیویی (RF) را تا حداکثر باند فرکانس کاری 12.4 GHz با کمترین میزان افت سیگنال (Insertion Loss در حدود 0.3  dB) انتقال دهد. ولتاژ کاری این قطعه 250 Vrms می‌باشد و مکانیزم اتصال رزوه‌ای (Threaded Coupling) آن، پایداری اتصال را در محیط‌های پر ارتعاش تضمین می‌کند.

کاربردهای این محصول بسیار متنوع است. به دلیل طراحی ویژه پین‌ها جهت لحیم‌کاری مستقیم در سوراخ‌های برد (PCB)، از این قطعه برای صرفه‌جویی در فضای مدارها، سیستم‌های رادار و سونار (RADAR/SONAR)، ماژول‌های گیرنده دیجیتال، رادیوهای نرم‌افزاری (SDR)، تجهیزات حساس پزشکی و سیستم‌های اویونیک استفاده می‌گردد. برای استعلام قیمت به‌روز و خرید آنلاین این کانکتور کمیاب، هم‌اکنون سفارش خود را در سایت ما ثبت نمایید.
