RF Choke چیست؟ سدی قدرتمند در برابر امواج ناخواسته RF

در دنیای پیچیده الکترونیک و ارتباطات، مدیریت سیگنال‌های فرکانس رادیویی (RF) از اهمیت حیاتی برخوردار است. در این میان، قطعه‌ای کوچک اما بسیار کاربردی به نام RF Choke نقش کلیدی در جداسازی و کنترل این سیگنال‌ها ایفا می‌کند. اما RF Choke دقیقاً چیست، چگونه کار می‌کند و چه مزایا و معایبی دارد؟

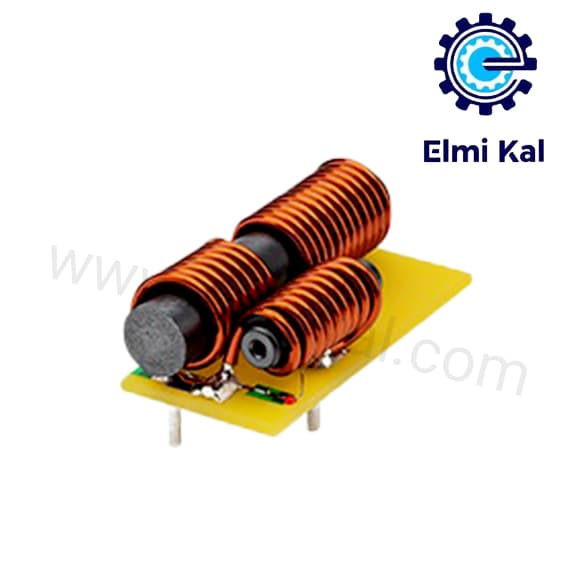

RF Choke چیست؟

چوک (Choke) از نظر لغوی به معنای خفه کردن است وهدف از این نام گذاری خفگی یا مسدود کردن سیگنال است.

چوک یک قطعه الکترونیکی است که برای محدود کردن مقدار جریان عبوری از مدار با راکتانس بالا یا ذخیره انرژی در یک میدان  مغناطیسی، زمانی که جریان از آن عبور می کند، استفاده می شود.

چوک معمولاً در منبع تغذیه یا مدارهای صوتی برای کاهش نویز و بهبود کیفیت سیگنال ها، استفاده می شود و
هدف از استفاده آن، فیلتر کردن جریان در یک مدار است که میزان موج و نویز موجود در خروجی را کاهش دهد.

چوک همچنین می تواند به کاهش تداخلات الکترومغناطیسی و فرکانس های رادیویی که بر عملکرد وسیله الکترونیکی تأثیر می گذارند، کمک کند.

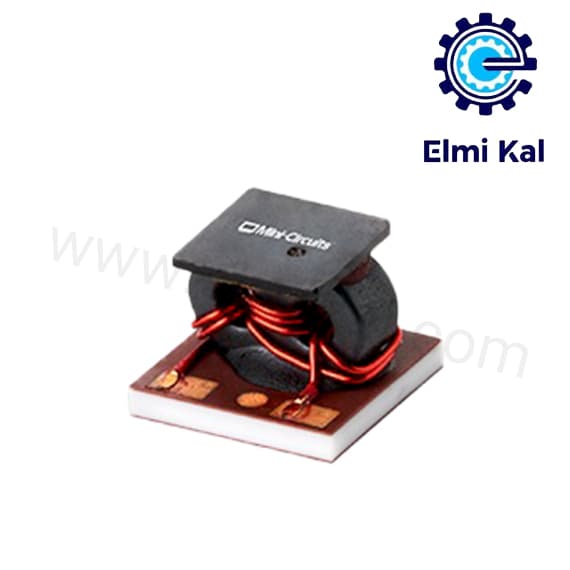

نحوه کارکرد:

1. امپدانس بالا در فرکانس‌های RF: هسته اصلی عملکرد RF Choke در خاصیت سلفی آن نهفته است. یک سلف در برابر جریان‌های متناوب، مقاومتی به نام امپدانس از خود نشان می‌دهد. هرچه فرکانس جریان بالاتر باشد، امپدانس سلف نیز افزایش می‌یابد. RF Choke با طراحی خاص خود، در برابر فرکانس‌های رادیویی بسیار بالا، امپدانس فوق‌العاده زیادی ایجاد می‌کند. این امپدانس بالا، مانند یک “دیوار” عمل کرده و اجازه عبور سیگنال‌های RF را نمی‌دهد و آن‌ها را مسدود می‌کند.
2. امپدانس پایین در فرکانس‌های پایین و DC: در مقابل، برای جریان‌های مستقیم (DC) و فرکانس‌های بسیار پایین، امپدانس RF Choke ناچیز است. این به معنای آن است که جریان‌های مورد نیاز برای تغذیه مدارهای الکترونیکی (که عموماً DC هستند) می‌توانند به راحتی از آن عبور کنند.

به زبان ساده، RF Choke مانند یک فیلتر هوشمند عمل می‌کند که تنها اجازه عبور “آب تمیز” (جریان DC و فرکانس‌های پایین) را می‌دهد و “ناخالصی‌ها” (سیگنال‌های RF ناخواسته) را متوقف می‌کند.

چرا RF Choke اینقدر مهم است؟

استفاده از RF Choke مزایای متعددی را در طراحی و عملکرد مدارهای الکترونیکی به همراه دارد:

• جداسازی سیگنال: مهمترین مزیت، توانایی جداسازی کامل سیگنال‌های DC از سیگنال‌های RF است. این امر از تداخل سیگنال‌های RF در بخش‌های حساس مدار جلوگیری می‌کند.
• کاهش نویز و تداخل: با مسدود کردن فرکانس‌های ناخواسته RF، RF Choke به طور موثری نویز را کاهش داده و کیفیت سیگنال را بهبود می‌بخشد. این امر در سیستم‌های ارتباطی و رادیویی حیاتی است.
• بهبود پایداری مدار: با جلوگیری از بازگشت سیگنال‌های RF به منابع تغذیه یا بخش‌های دیگر، به پایداری کلی مدار کمک می‌کند.
• کارایی بالاتر: در مدارهای فرکانس بالا، استفاده صحیح از RF Choke می‌تواند به بهبود کارایی انتقال توان و سیگنال منجر شود.
• محافظت از قطعات: با فیلتر کردن فرکانس‌های بالا، از آسیب دیدن قطعات حساس در برابر امواج RF جلوگیری می‌کند.
•

معایب استفاده از RF Choke (چالش‌ها و محدودیت‌ها):

مانند هر قطعه الکترونیکی، RF Choke نیز دارای محدودیت‌ها و معایبی است:

• حجم و اندازه: در برخی موارد، به خصوص در فرکانس‌های پایین‌تر، RF Choke می‌تواند ابعاد فیزیکی بزرگی داشته باشد که در طراحی مدارهای فشرده چالش‌برانگیز است.
• خودرزونانس (Self-Resonance): هر سلفی در یک فرکانس خاص به دلیل وجود ظرفیت خازنی پارازیتی خود، وارد حالت رزونانس می‌شود. در این نقطه، عملکرد چوک مختل می‌شود. طراحان باید RF Choke را به گونه‌ای انتخاب کنند که فرکانس رزونانس آن خارج از باند فرکانسی مورد نظر باشد.
• محدودیت فرکانسی: هر RF Choke برای محدوده فرکانسی خاصی بهینه شده است و ممکن است در فرکانس‌های بسیار بالا یا پایین‌تر از محدوده طراحی شده، عملکرد مطلوبی نداشته باشد.
• مقاومت DC: هرچند مقاومت DC RF Choke کم است، اما صفر نیست و می‌تواند باعث افت ولتاژ کوچکی در مدار شود.

کاربردهای RF Choke در صنعت و زندگی روزمره

RF Choke در طیف وسیعی از دستگاه‌ها و سیستم‌های الکترونیکی مورد استفاده قرار می‌گیرد، از جمله:

• تقویت‌کننده‌های RF و فرستنده‌ها: جداسازی منبع تغذیه DC از بخش RF تقویت‌کننده.
• گیرنده‌های رادیویی و تلویزیونی: فیلتر کردن نویز و جداسازی سیگنال‌ها.
• آنتن‌ها و خطوط انتقال: ایزوله کردن بخش‌های مختلف مدار از امواج RF.
• تجهیزات مخابراتی بی‌سیم: در تلفن‌های همراه، Wi-Fi، بلوتوث و سایر دستگاه‌های ارتباطی.
• سیستم‌های رادار و ناوبری: برای حفظ یکپارچگی سیگنال.
• منابع تغذیه سوییچینگ: کاهش نویز EMI (تداخل الکترومغناطیسی).

سخن آخر

RF Choke، یک جزء ضروری در طراحی مدارهای الکترونیکی مدرن است. با توانایی خود در جداسازی جریان‌های DC از سیگنال‌های RF، به کاهش نویز، بهبود پایداری و افزایش کارایی سیستم‌های مختلف کمک شایانی می‌کند. انتخاب RF Choke مناسب، با در نظر گرفتن فرکانس کاری، محدوده دمایی و سایر مشخصات، برای دستیابی به بهترین عملکرد در مدارهای فرکانس بالا حیاتی است.

قیمت و نحوه خرید RF Choke

شما میتوانید برای خرید RF Choke با توجه به اطلاعات داده شده با فروشگاه علمی کالا تماس بگیرید. این فروشگاه یکی از معتبرترین‌ها در این زمینه می‌باشد و شما میتوانید محصول مورد نظر خود را با بهترین کیفیت و مناسب ترین قیمت خریداری کنید.

آدرس ما:دفتر مرکزی: تهران بلوار آیت الله کاشانی-مجتمع تجاری یاران

شماره تماس:09303801314

سوالات متداول

1. RF Choke دقیقاً چه کاری انجام می‌دهد؟

RF Choke یک سلف (سیم‌پیچ) است که برای مسدود کردن سیگنال‌های فرکانس رادیویی (RF) طراحی شده است، در حالی که اجازه عبور آسان جریان مستقیم (DC) یا سیگنال‌های با فرکانس پایین را می‌دهد. این قطعه به عنوان یک فیلتر عمل می‌کند تا از تداخل RF در بخش‌های حساس مدار جلوگیری کند.

2. تفاوت RF Choke با سلف‌های معمولی چیست؟

اگرچه RF Choke یک نوع سلف است، اما تفاوت اصلی در بهینه‌سازی آن برای فرکانس‌های رادیویی است. RF Choke‌ها به گونه‌ای طراحی می‌شوند که در فرکانس‌های RF امپدانس بسیار بالا و در فرکانس‌های پایین (یا DC) امپدانس بسیار پایینی داشته باشند و همچنین دارای ظرفیت خازنی پارازیتی بسیار کم باشند تا در فرکانس‌های بالا عملکرد پایداری داشته باشند.

3. چرا باید از RF Choke استفاده کرد؟

استفاده از RF Choke به بهبود پایداری مدار، کاهش نویز و تداخلات فرکانس رادیویی، جداسازی سیگنال‌های RF از DC و محافظت از قطعات حساس در برابر امواج ناخواسته کمک می‌کند.

4. آیا RF Choke‌ها دارای محدودیت فرکانسی هستند؟

بله، هر RF Choke برای یک محدوده فرکانسی خاص بهینه شده است. انتخاب RF Choke باید بر اساس فرکانس‌های کاری مدار شما انجام شود. ویژگی‌هایی مانند پهنای باند و فرکانس خودرزونانس در انتخاب صحیح بسیار مهم هستند.

5. “ظرفیت خازنی پارازیتی کم” در RF Choke به چه معناست و چرا مهم است؟

ظرفیت خازنی پارازیتی به ظرفیت خازنی ناخواسته‌ای گفته می‌شود که به طور طبیعی در ساختار یک سلف وجود دارد. در RF Choke، کم بودن این ظرفیت خازنی بسیار مهم است، زیرا از پدیده “خودرزونانس” در فرکانس‌های بالا جلوگیری می‌کند. خودرزونانس می‌تواند باعث شود که RF Choke در فرکانس خاصی دیگر مانند یک سلف عمل نکند و عملکرد مسدودکنندگی خود را از دست بدهد.

6. مقاومت DC پایین در RF Choke چه اهمیتی دارد؟

مقاومت DC پایین به این معناست که RF Choke افت ولتاژ ناچیزی در مسیر عبور جریان مستقیم ایجاد می‌کند. این ویژگی برای حفظ کارایی مدار و جلوگیری از اتلاف توان غیرضروری بسیار مهم است.

7. آیا RF Choke‌ها می‌توانند در دماهای شدید کار کنند؟

بله، بسیاری از RF Choke‌های پیشرفته برای عملکرد در محدوده دمایی گسترده طراحی شده‌اند، که این امر آن‌ها را برای استفاده در کاربردهای صنعتی، خودرویی یا فضایی مناسب می‌سازد. مشخصات دمای عملیاتی و ذخیره‌سازی، نشان‌دهنده استحکام و قابلیت اطمینان قطعه است.
